Máy dò cáp âm tường UNI-T UT25CL (33kHz, 8~480V)
Chứng nhận: CE, RoHS
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: UT25CL tại đây.
- Xem sản phẩm tại website Uni-Trend VN: UT25CL tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.

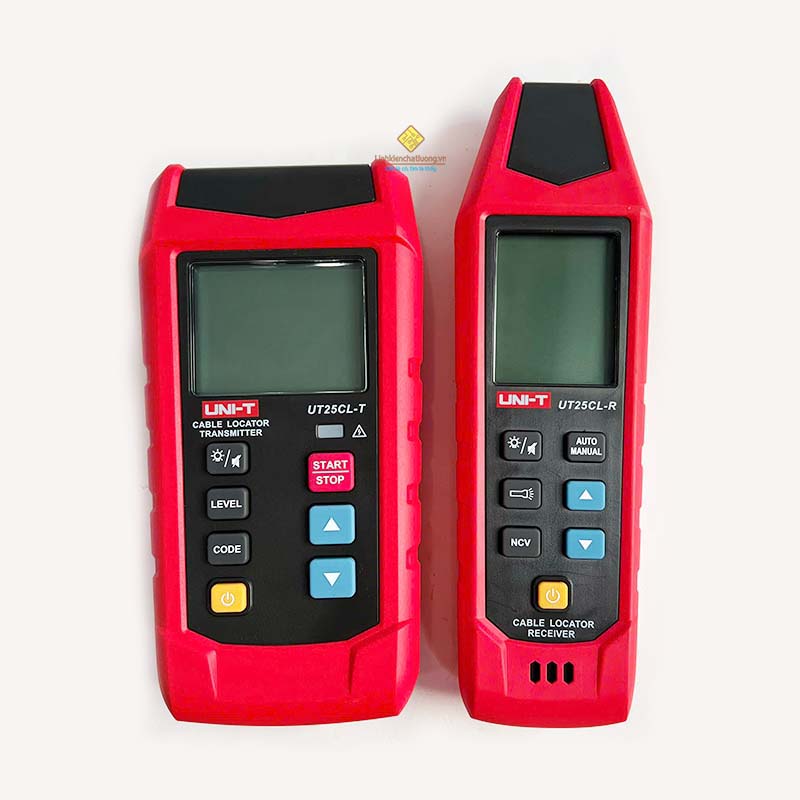

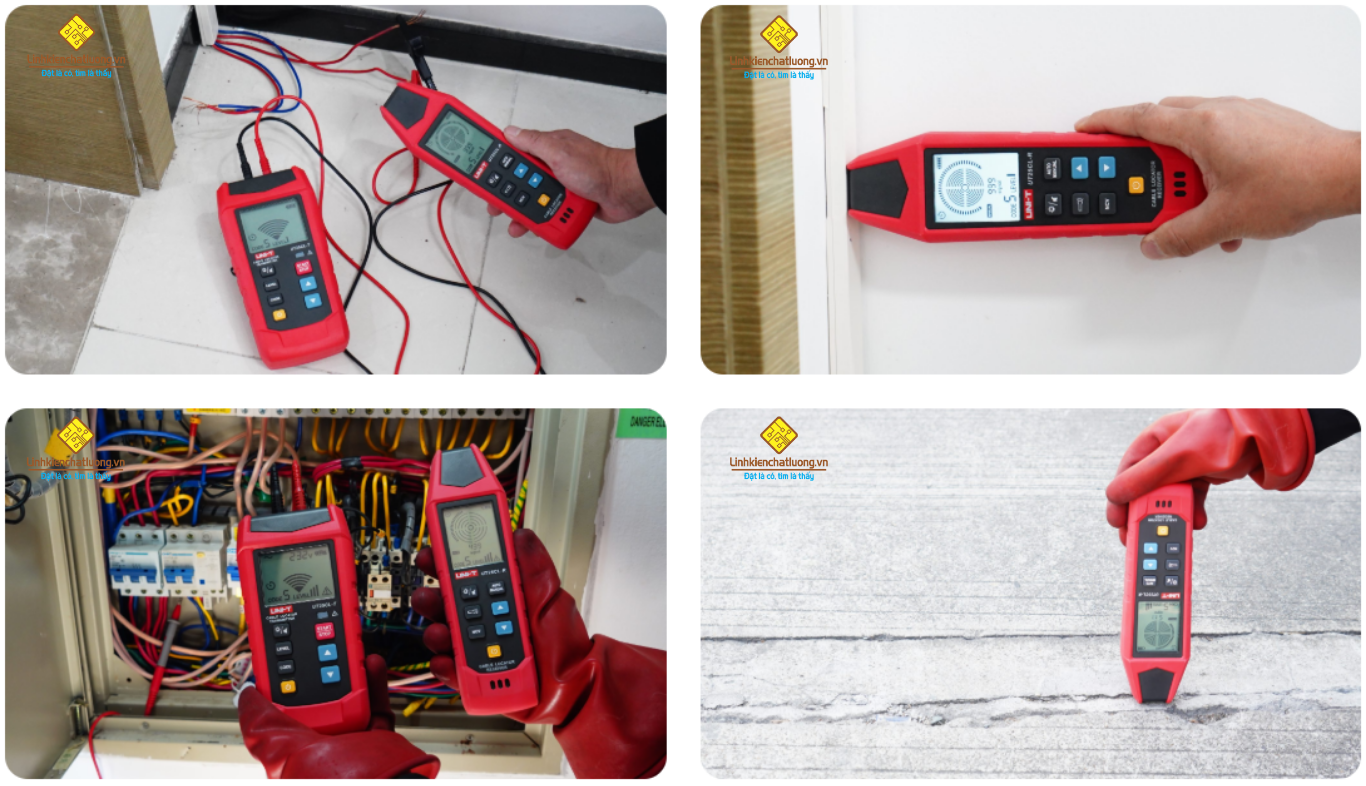

Giới thiệu về sản phẩm: UT25CL là thiết bị dò cáp cầm tay được thiết kế để phát hiện cáp điện áp thấp, chôn ngầm, chẳng hạn như cáp trong tường và để kiểm tra và chẩn đoán các sự cố như hở mạch và ngắn mạch. Thiết bị cũng phát hiện cáp có điện hay không và hiển thị điện áp tương ứng trên bộ phát (cáp có điện áp > 8V). Màn hình thu cũng hiển thị thông tin như cường độ tín hiệu, mã bộ phát, mức công suất bộ phát. Với khả năng đo lường chính xác, vận hành thuận tiện và trải nghiệm người dùng trực quan, đây là một công cụ lý tưởng cho các dự án định tuyến cáp điện áp thấp và các dự án đường dây dẫn kim loại khác, cũng như cho công tác bảo trì.
| Thông số kỹ thuật |
UT25CL |
| Máy phát |
Chức năng |
Mô tả |
| Tần số tín hiệu đầu ra |
33kHz |
| Phạm vi nhận dạng điện áp bên ngoài |
8-480V |
| Dải tần số nhận dạng điện áp bên ngoài |
AC: 50-60 Hz |
| Độ chính xác đo điện áp bên ngoài |
±2,5% +3 độ |
| Độ bền điện môi quá áp bên ngoài |
Tối đa 480V DC/AC |
| Mức quá áp |
CAT III 480V |
| Chế độ hiển thị |
Màn hình LCD |
| Nguồn điện |
1,5V, pin kiềm AA x 6 |
| Cầu chì |
F0.5A 600V |
| Kích thước |
189*96*48mm |
| Bảo vệ chống rơi |
1 mét |
| Trọng lượng |
528g bao gồm cả pin |
| Chức năng đèn nền |
√ |
| Tự động tắt máy |
√ |
| MÃ (giá trị số) |
0,1,2,3,4,5,6,7 |
| Mức cường độ tín hiệu |
Cấp độ 1, Cấp độ 2, Cấp độ 3 |
| Kiểm tra đơn cực |
Hỗ trợ (có thể kiểm tra khi bật nguồn, tối đa 480V) |
| Kiểm tra lưỡng cực |
Hỗ trợ (có thể kiểm tra khi bật nguồn, tối đa 480V) |
| Cảnh báo ELV |
√ |
| Máy thu |
Tần số hoạt động |
33kHz |
| Độ sâu định vị |
Độ sâu định vị liên quan đến vật liệu và cách sử dụng |
| Chế độ tìm dây cực đơn |
Khoảng 0~2,5 mét (2,5 mét sử dụng mạch riêng) |
| Chế độ tìm dây lưỡng cực |
Khoảng 0~0,5 mét |
| Phát hiện điện áp |
Khoảng 0~0,4 mét |
| NCV |
Dải điện áp nhận dạng 80~1000V, 50Hz/60Hz |
| Màn hình |
Màn hình LCD phân đoạn (TN mờ) |
| Nguồn điện |
1.5V AAA x 6 |
| Nhiệt độ hoạt động |
0~40°C, độ ẩm tương đối tối đa 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ |
-20~60°C, độ ẩm tương đối tối đa 80% (không ngưng tụ) |
| Nhắc nhở pin yếu/ tự động tắt máy |
√ |
| Đèn nền/Đèn pin |
√ |
| MÃ (giá trị số) |
0,1,2,3,4,5,6,7 |
| Hiển thị mức cường độ tín hiệu máy phát |
Cấp độ 1, Cấp độ 2, Cấp độ 3 |
| Điều chỉnh độ nhạy thủ công |
Tổng cộng có 9 cấp độ |
| Phạm vi chỉ số cường độ tín hiệu |
0~999 |
| Phạm vi thanh analog cường độ tín hiệu |
0~43 |
| Kiểm tra nhiều máy |
Hỗ trợ (1 bộ thu có thể hỗ trợ thu tín hiệu từ tối đa 8 bộ phát cùng lúc) |
| Chứng nhận |
Chứng nhận CE EMC: EN IEC 61326-1: 2021 LVD: EN 61010-1:2010 +A1:2019, EN IEC 61010-2-033: 2021 +A11:2021 |
| Tính năng chung |
| Màu sắc sản phẩm |
Đỏ + Xám |
| Kích thước thân máy phát + máy thu |
189*96*48mm 226*68*38mm |
| Trọng lượng (có pin) máy phát + máy thu |
528g+354g |
| Phụ kiện tiêu chuẩn |

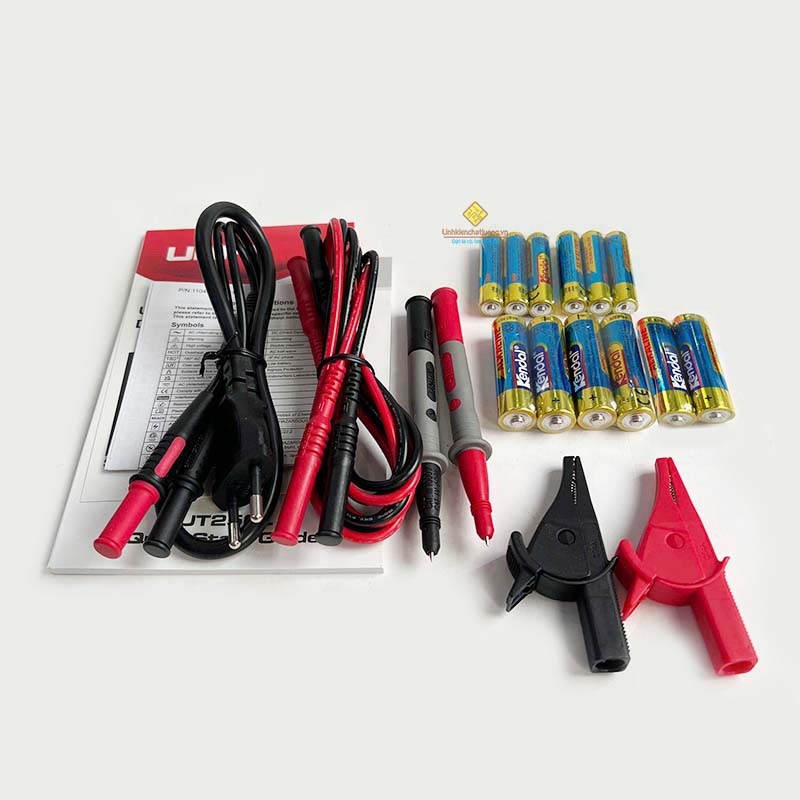

Pin AAA 1,5V (6), pin AA 1,5V (6), đầu dò thử nghiệm (2 màu đỏ và đen), dây dẫn thử nghiệm kép (2 màu đỏ và đen), kẹp cá sấu (2 màu đỏ và đen), một cáp phích cắm Châu Âu, sách hướng dẫn bằng tiếng Trung và tiếng Anh, hướng dẫn nhanh bằng tám ngôn ngữ |
| Bao bì tiêu chuẩn |

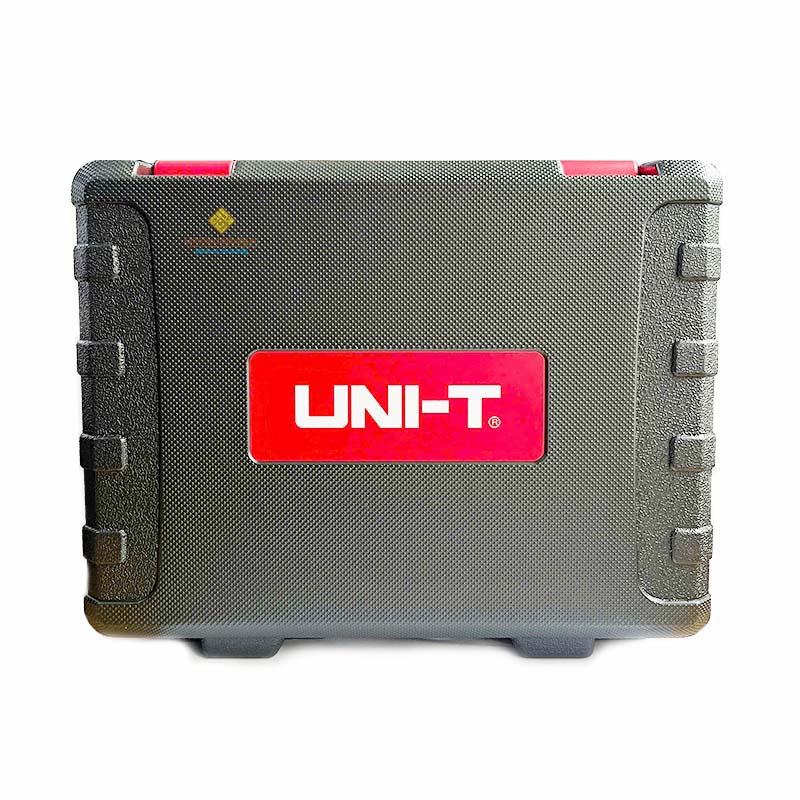

Túi vải + hộp |
| Số lượng sản phẩm theo thùng NSX |
2C |
