Máy hiện sóng độ phân giải cao UNI-T MSO1154HD (150MHz, 2.5GSa/s, 4+16 CH)
Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: MSO1154HD tại đây.
- Xem sản phẩm tại website Uni-Trend VN: MSO1154HD tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.
- Tải phần mềm cho máy tính: Interface Software tại đây.
- Tải file SDK: MSO1154H tại đây.
- Hướng dẫn sử dụng phần mềm: MSO1154HD tại đây.
Giới thiệu về sản phẩm: Máy hiện sóng độ phân giải cao dòng MSO1154HD có băng thông tối đa 150 MHz, tốc độ lấy mẫu tối đa 2,5 GSa/giây, được trang bị 4 kênh analog và 16 kênh kỹ thuật số, với độ sâu bộ nhớ lên đến 100 Mpts. MSO1154HD áp dụng công nghệ Ultra Phosphor 3.0 độc quyền, đạt tốc độ thu sóng lên đến 200.000 wfms/giây, với 256 mức nhiệt độ xám, và được trang bị hệ thống kích hoạt kỹ thuật số tiên tiến với độ nhạy kích hoạt cao và độ nhiễu thấp.
Thông số kỹ thuật
| Model |
MSO1154HD |
| Băng thông |
150 MHz |
| Số Kênh |
4 kênh analog, 16 kênh kỹ thuật số |
| Tốc độ lấy mẫu |
2,5 GSa/giây (kênh đơn), 1,25 GSa/giây (kênh đôi), 625 MSa/giây (bốn kênh) |
| Thời gian đáp ứng |
≤ 2,20 ns |
| Độ phân giải dọc |
12-bit (Tối đa 16-bit khi bật ERES) |
| Độ chính xác theo thời gian |
±5ppm |
| Độ sâu bộ nhớ |
100 Mpts, (mặc định ở 5 Mpts) |
| Các loại kích hoạt |
Edge, Pulse Width, Video, Ramp, Runt, Window, Nth edge, Delay, Timeout, Duration, Setup & Hold, Code pattern. |
| Bắt dạng sóng |
200.000 wfms/giây, 1.000.000 wfms/giây (chế độ tuần tự) |
| Tỷ lệ dọc (V/div) |
500 uV/div ~ 10 V/div |
| Thang thời gian cơ sở (s/div) |
2 ns/div ~ 1 ks/div |
| Đầu vào ghép nối |
DC, AC, GND |
| Đo lường tự động |
56 loại tham số |
| Bộ đếm tần số |
7-digit |
| Chức năng tích hợp |
Vôn kế kỹ thuật số (DVM), Bộ đếm tần số, Máy phân tích phổ, Máy phân tích công suất, Máy phân tích giao thức |
| Tính năng |
| Màn hình |
Màn hình cảm ứng điện dung HD 7 inch 1024x600 |
| Phần mềm |
PC |
| Giao thức |
RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, Audio |
| Giao tiếp |
USB Host, USB Device, LAN, HDMI, AUX Out |
| Trở kháng đầu vào |
1MΩ ±2% |
| Đặc điển chung |
| Nguồn điện sử dụng |
Type-C PD. 12V-3A ( tối thiểu ) |
| Màu sắc sản phẩm |
Xám đen |
| Trọng lượng của sản phẩm |
1.56 kg |
| Kích thước sản phẩm |
282 mm x 175 mm x 49 mm |
| Phụ kiện tiêu chuẩn |

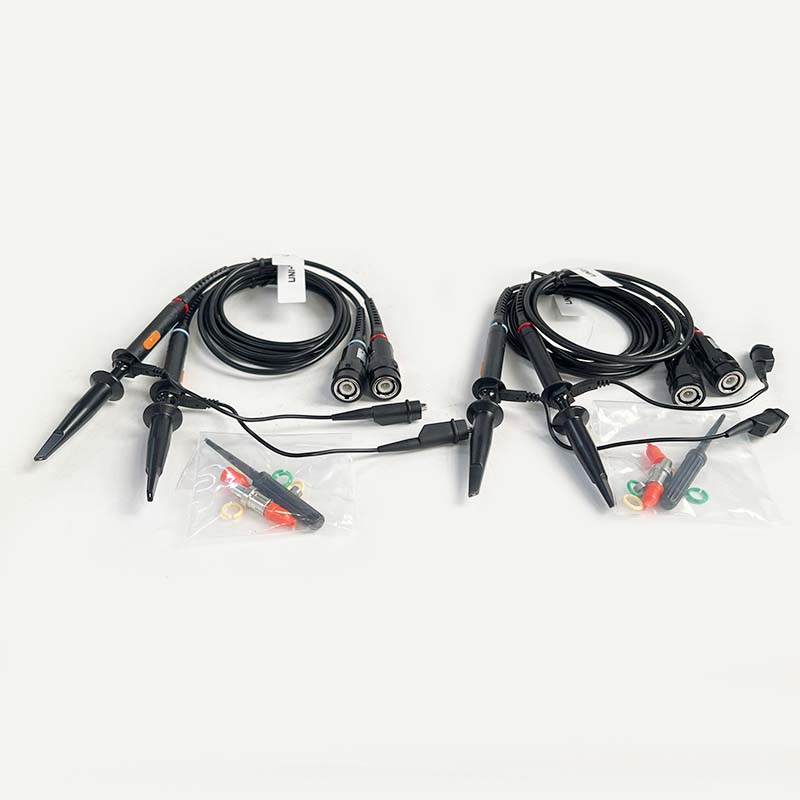

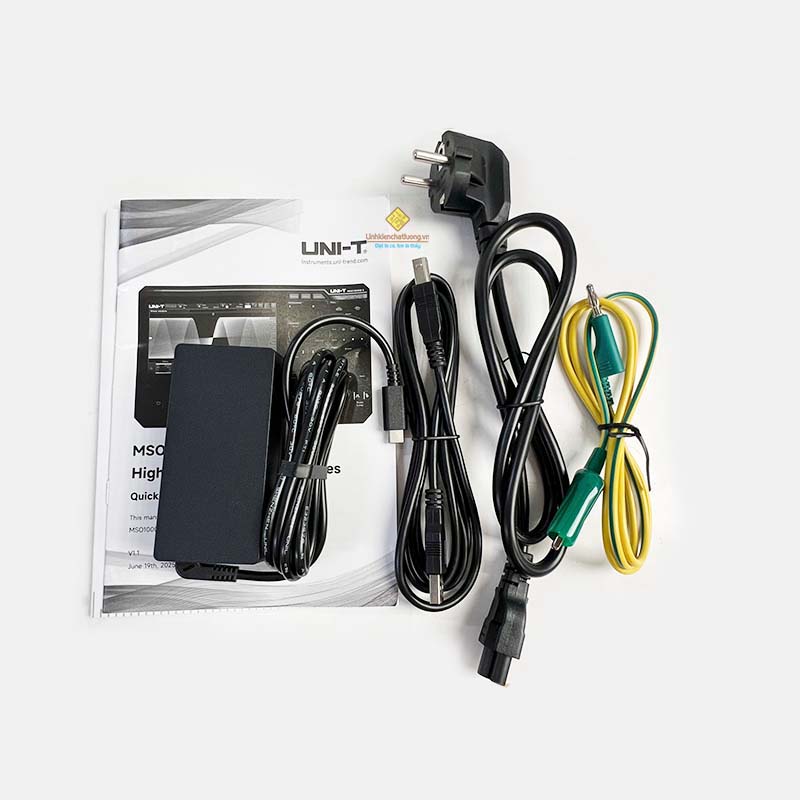

Dây nguồn, Bộ chuyển đổi Nguồn Type-C, Que đo x 4, Đầu dò Logic ,Cáp USB 2.0 |
| Đóng gói tiêu chuẩn |
Hộp, chống sốc, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |

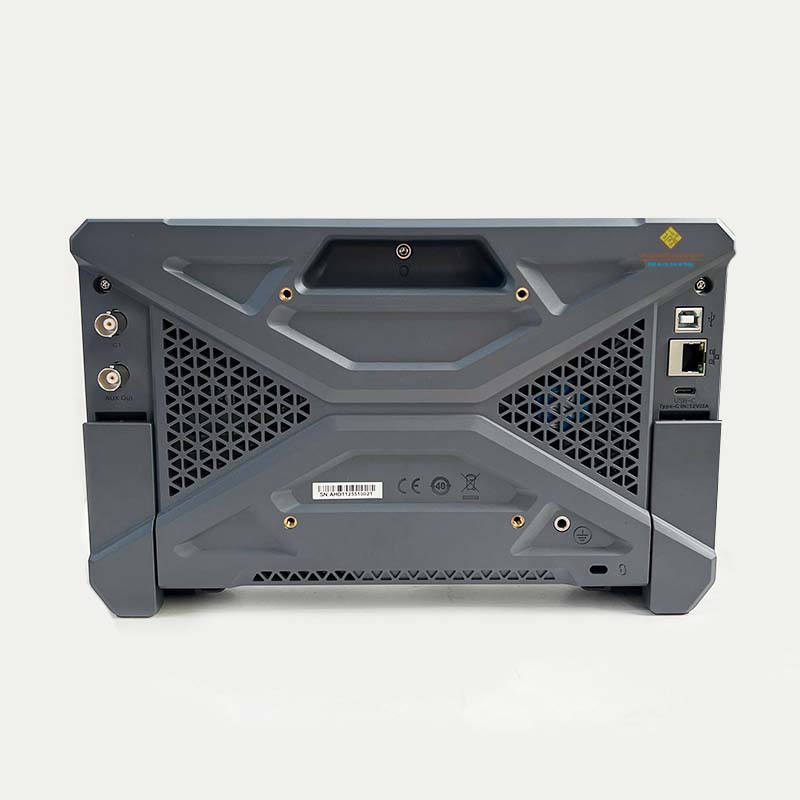

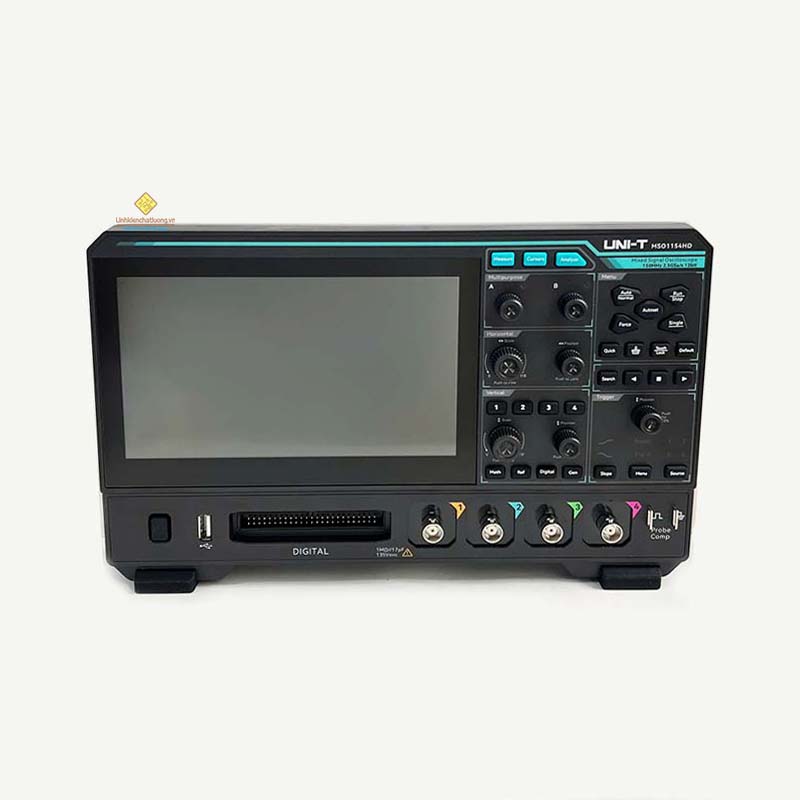

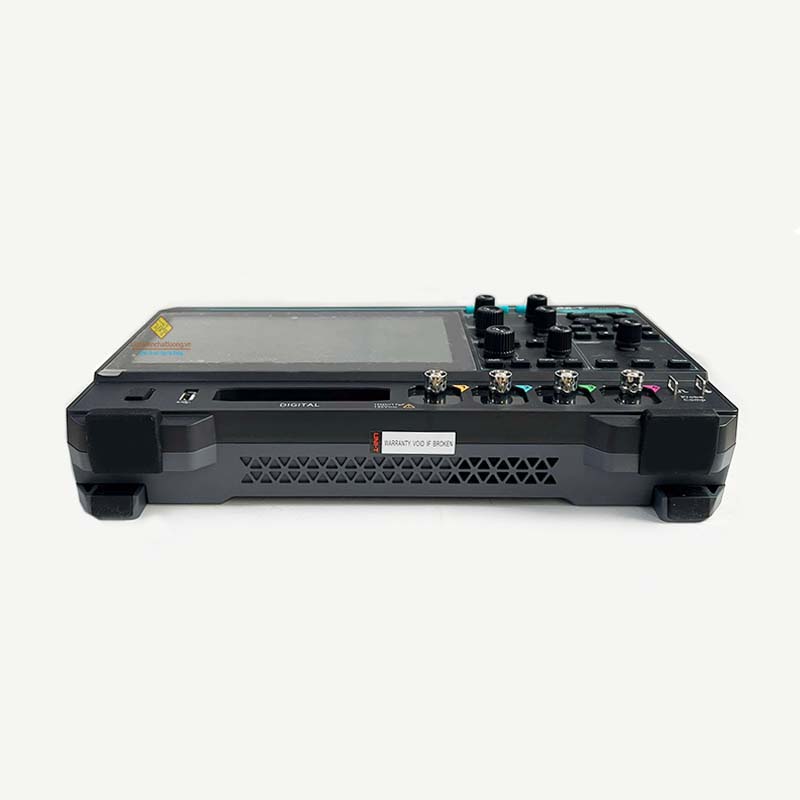

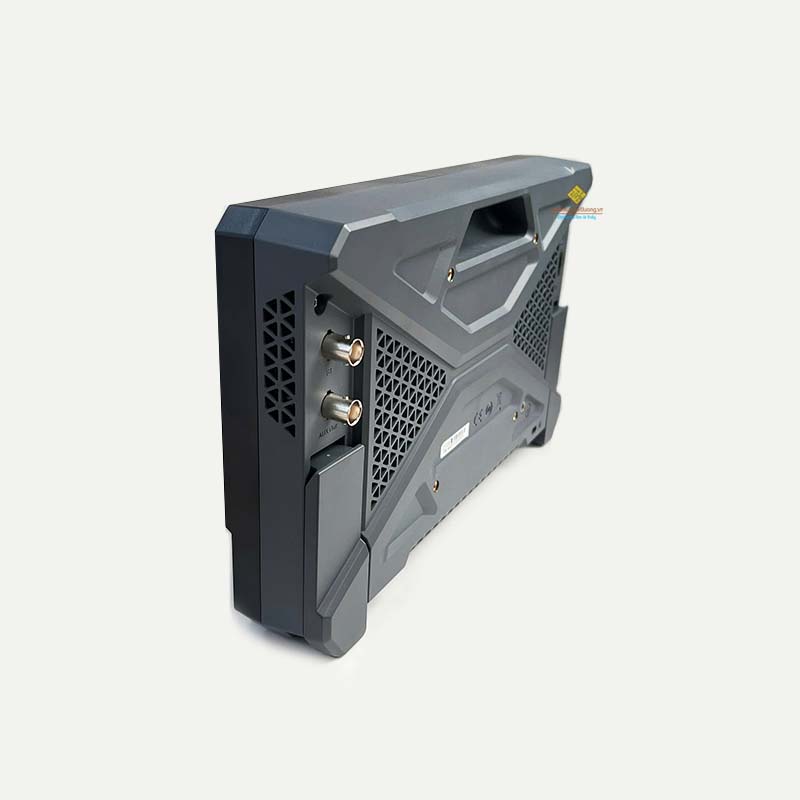

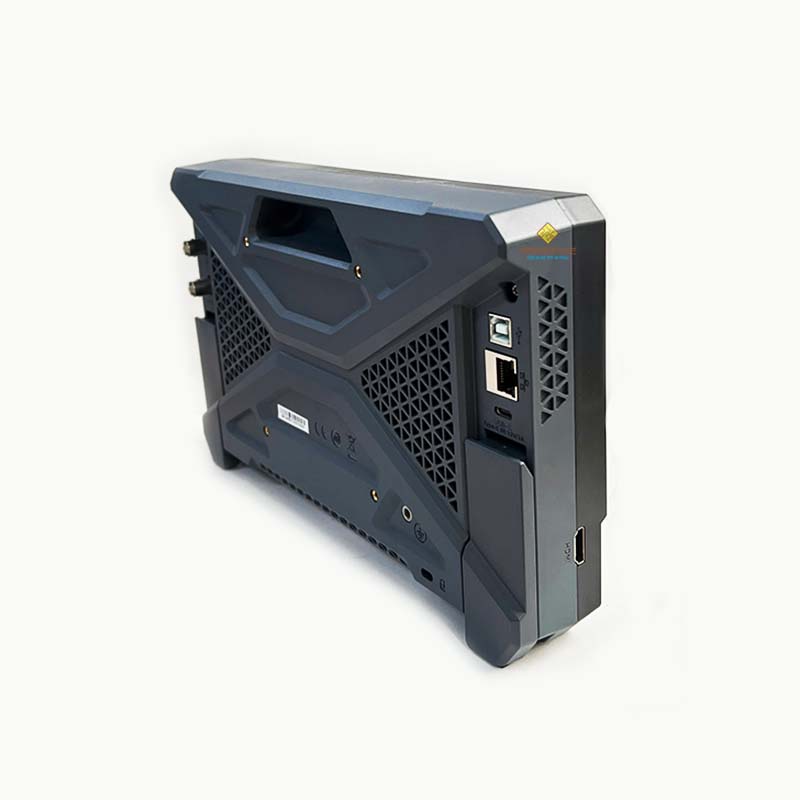

Thiết kế diện mạo hoàn toàn mới
Thiết kế mỏng hai mặt cho yếu tố hiện đại và nhỏ gọn
Kích thước: 28,2cm × 17,5cm × 4,9cm
Nguồn điện type C
Dòng MSO1000HD sử dụng phương pháp cấp nguồn Type-C mới nhất. Khi không có nguồn điện ngoài trời, có thể sử dụng bộ sạc di động.
Độ phân giải nâng cao 16-bit
Độ chính xác cao hơn, nhiễu nền thấp hơn. Ở chế độ phân giải cao 16 bit, bằng cách kết hợp ADC 12 bit với ERES 4 bit (độ phân giải nâng cao), độ chính xác đo lường được cải thiện đáng kể, hiển thị chi tiết các dạng sóng phức tạp một cách tinh tế. Điều này giúp triệt tiêu nhiễu ngoài băng tần hiệu quả và giảm nhiễu vốn có của máy hiện sóng với tín hiệu thực, do đó đảm bảo trải nghiệm đo lường chính xác hơn đồng thời tăng số bit lấy mẫu.
Thiết bị kiểm tra đa năng
- Máy hiện sóng.
- Máy phân tích logic.
- Máy phân tích phổ.
- Máy phân tích giao thức.
- Máy phân tích công suất.
- Bộ đếm tần số có độ chính xác cao.
- Vôn kế kỹ thuật số.
Ultra Phosphor 3.0
Hỗ trợ ánh xạ đồ thị song song 8 kênh, tốc độ xử lý lên tới 20 Gbps, tốc độ thu dạng sóng lên tới 200.000 wfms/giây và lên tới 1.000.000 wfms/giây ở chế độ tuần tự.
56 loại: Đo lường, Thống kê, Biểu đồ xu hướng
56 loại phép đo tự động tham số chính xác, bao gồm nhiều chiều như điện áp, tần số, pha và công suất. Thiết bị cũng tích hợp các chức năng thống kê tham số nâng cao, cung cấp khả năng hiển thị toàn diện và đa chiều về các thay đổi đặc tính tín hiệu, đạt được thông tin chuyên sâu ở cấp độ chuyên nghiệp và diễn giải dữ liệu hiệu quả.
Giải mã và kích hoạt giao thức
Hỗ trợ 7 loại giao thức chính, bao gồm.
- Nhúng: UART, I2C, SPI.
- Ô tô: CAN, CAN-FD, LIN.
- Âm thanh: Âm thanh.
Máy phân tích quang phổ
- FFT nâng cao tiêu chuẩn với tối đa 1 Mpts để phân tích tín hiệu 4 kênh.
- Dải tần số: 0 đến 1,25 GHz.
- Đường cong thác nước.
- 4 dấu vết và 4 lần phát hiện.
- Loại dấu: Tự động, thủ công và ngưỡng.
- Danh sách điểm đánh dấu.
Phân tích công suất
Phân tích đầu vào:- Chất lượng điện năng - Phân tích sóng hài - Phân tích chuyển mạch - Dòng điện khởi động - Tổn thất chuyển mạch - Khu vực hoạt động an toàn (SOA) - Tốc độ quay - Phân tích đầu ra điện trở bật ở trạng thái ổn định - Phân tích gợn sóng - Phân tích điều chế - Hiệu suất điện năng - Đáp ứng tức thời - Thời gian BẬT/TẮT
