Máy hiện sóng số hỗn hợp UNI-T MSO3054X (500MHz, 5GSa/s, 500Mpts, 4+16CH, MSO)
Giới thiệu về sản phẩm: Máy hiện sóng tín hiệu hỗn hợp MSO3054X cung cấp tốc độ lấy mẫu tối đa 5 GSa/s và độ sâu bộ nhớ lên đến 500 Mpts. Nó sử dụng công nghệ Ultra Phosphor 3.0 độc quyền, đạt tốc độ thu sóng lên tới 2.000.000 wfms/s và có màn hình hiển thị nhiệt độ màu 256 cấp độ sáng. Với hệ thống kích hoạt kỹ thuật số tiên tiến, nó đạt độ chính xác kích hoạt 10ps. Máy hiện sóng hỗ trợ 12 loại kích hoạt nâng cao và giải mã bus nối tiếp. Các chức năng và chế độ phân tích nâng cao như phân tích phổ, phân tích công suất, biểu đồ, ghi sóng, độ phân giải nâng cao, kiểm tra vượt qua/thất bại, tìm kiếm và điều hướng. Nó cũng được trang bị các chức năng đo lường và toán học phong phú. Thiết bị có màn hình cảm ứng điện dung 10,1 inch, hỗ trợ nhiều cử chỉ khác nhau cho các thao tác sóng phổ biến, cũng như WebServer để điều khiển từ xa.
| Thông số kỹ thuật |
MSO3054X |
| Băng thông |
500MHz |
| Số Kênh |
4 kênh analog, 16 kênh kỹ thuật số, Đầu ra tín hiệu 2 kênh |
| Tốc độ lấy mẫu |
Tối đa 5.0GSa/giây |
| Rise time |
≤0.80 ns |
| Khoảng thời gian cơ sở |
350 MHz (1 ns/div đến 1 ks/div) |
| Độ sâu bộ nhớ |
Tối đa 500Mpts |
| Tốc độ thu sóng |
2.000.000wfms/giây |
| Tỷ lệ dọc (V/div) |
500μV/div đến 10V/div (1 MΩ) |
| Độ phân giải dọc |
8-bit (ERES được kích hoạt với tối đa 12-bit) |
| Đầu vào ghép nối |
DC, AC, GND |
| Các loại kích hoạt |
Edge, pulse width, runt, over-amplitude, delay, timeout, and more |
| Các phép toán |
A+B, A-B, A×B, A÷B, Advanced, Filter |
| Đo lường tự động |
54 thông số |
| Bộ đếm tần số |
Bộ đếm phần cứng 7 chữ số với tốc độ làm mới có thể điều chỉnh |
| Các chức năng đặc biệt |

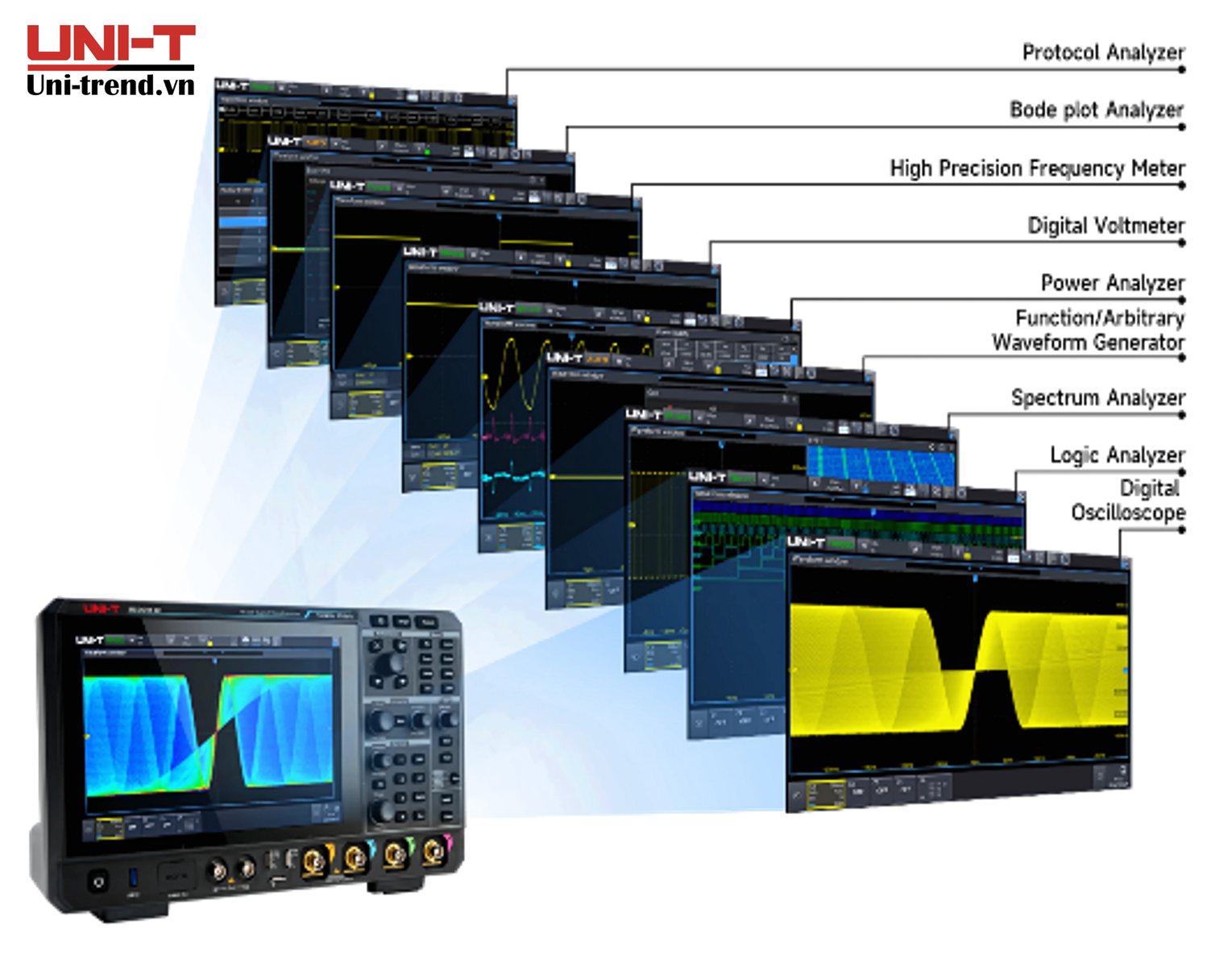

Máy hiện sóng, Bộ phân tích logic, Máy tạo dạng sóng tùy ý/chức năng, Máy phân tích phổ, Bộ phân tích giao thức, Máy phân tích điện năng, Máy phân tích Bode plot, Máy đo tần số chính xác cao, Vôn kế kỹ thuật số |
| Tính năng |
| Màn hình |
Màn hình cảm ứng điện dung HD 10.1 inch, 24-bit |
| Giao thức |
RS232, UART, I2C, SPI, RS422, RS485. Tùy chọn:CAN, CAN-FD, FlexRay, SENT, Âm thanh. (cần mua theo trang bị tùy chọn) |
| Giao diện |
USB Host/Device, LAN, EXT Trig, AUX Out, Gen Out, HDMI |
| Trở kháng đầu vào |
1MΩ/16pF |
| Đặc điển chung |
| Nguồn điện sử dụng |
100 V đến 240 VAC (dao động: ±10%) 50 Hz/60 H |
| Màu sắc sản phẩm |
Đen, xám |
| Trọng lượng của sản phẩm |
3,83kg |
| Kích thước sản phẩm |
378mm×218mm×120mm |
| Phụ kiện tiêu chuẩn |
Dây nguồn, cáp USB3.0, Đầu dò máy hiện sóng ( UT-P08A ), cáp thẳng BNC, cáp BNC sang kẹp cá sấu (UT-L02A) |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
